Der Konstruktionsvorgang

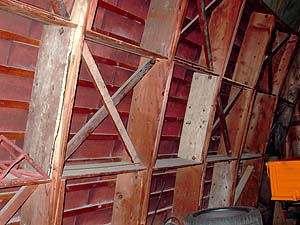

Das Grundelement des Systems JBL ist ein leicht zu transportierender und einfach zu montierender Rahmen von ca. 1 x 2 m. Die montierten Rahmen werden mit seitlich angeschlagenen Brettern (grau) verstärkt und das ganze Paket am Schluss mit Stahlstangen verschraubt. Die Stabilität der Struktur ergibt sich erst im fertig montierten Zustand, indem die senkrechten Hölzer sich zu Bindern fügen (rot), und die diagonalen Verstrebungen netzartig die Konstruktion aussteifen (blau).
